煤氣管道不銹鋼波紋補償器
煤氣管道不銹鋼波紋補償器詳細內容介紹
煤氣管道因?yàn)橛懈g性的原因，管道系統多采用不銹鋼波紋補償器。不銹鋼波紋補償器是依靠波紋管膨脹節彈性元件的有效伸縮來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件，又叫管道補償器。可對軸向，橫向，和角向位移的的吸收。
一、 煤氣管道系統不銹鋼波紋補償器分類
|
管線類型 |
補償方式 |
可選管道補償器 |
|
直管段 |
軸向 |
軸向內壓式波紋補償器 |
|
L型管線 |
角向 / 橫向 |
大拉桿橫向波紋管補償器 復式自由型波紋膨脹節 |
|
平面Z型 |
角向 / 橫向 |
鉸鏈?zhǔn)?strong>波紋管膨脹節 復式拉桿型波紋補償器 軸向內壓式波紋管膨脹節 |
|
立體Z型 |
橫向、角向合并 |
橫向大拉桿波紋補償器 |
|
Π型管段 |
軸向/橫向合并 |
大拉桿橫向型波紋補償器 |

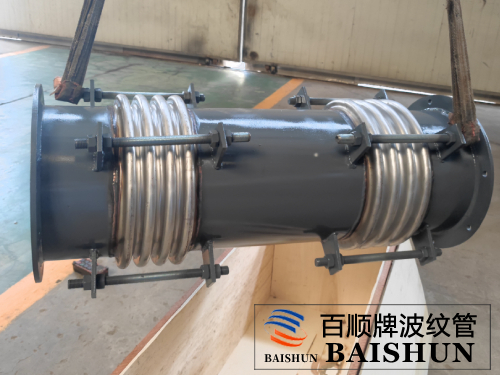

煤氣管道用大拉桿橫向型波紋補償器也叫復式拉桿波紋補償器，可依據拉桿的設置滿足不同方向的補償，可滿足軸向、橫向以及軸向和橫向的組合位移。
三、煤氣管道補償器選用材質
|
組成元件 |
可選材質 |
作用 |
|
波紋管 |
316l/310s/254/825等 |
補償元件 |
|
接管 |
Q345/SUS304/SUS316l等 |
連接元件 |
|
法蘭 |
304 316l |
連接元件 |
|
導流筒 |
Q345/sus304/sus316l等 |
導向/防磨損 |
|
耳板/拉桿 |
碳鋼45# |
限位拉桿 |
|
安裝方式 |
注意事項 |
|
接管焊接 |
端接管要打坡口，然后再與管道直接焊接，焊接區域要避免出現漏焊和虛焊 |
|
法蘭連接 |
可用螺栓直接與管道法蘭連接，注意密封面貼合緊密 |
