河北偉業波紋管制造有限公司生產的煤粉管道專用的三維波紋補償器是專為煤粉管道設計的一種專用補償器，管道補償器波紋管為1Cr18Ni9Ti或SUS304材質制造。管道補償器采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。且我廠生產的管道補償器具有_的耐磨性、補償量大、產品性能好、使用壽命長、等多種優點。因此，此煤粉管道補償器深受用戶的贊譽。
     煤粉的高速磨擦和產品結構的不合理，是造成管道補償器過早損壞的主要原因。管道補償器導流筒采用加厚耐磨鋼加之不同的結構設計，使“百順牌”耐磨波紋管道補償器更具有_的性能，成為波紋管行業的_者。
    該管道補償器適用于煤粉，熱風氣固兩相流體。管道補償器流速為15∽30m/s，工作溫度60℃，風壓≤500mmH2O的一次風、三次風、三次風管道任意方向位移補償。

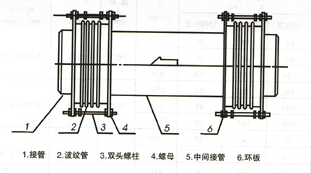

一、型號示例：       示例：MSW450 ×8J/200-L
      表示：煤粉專用三維波紋補償器，公稱通徑為450mm，波數為8波，補償量200mm的波紋補償器，L為產品長度。
二、適用范圍：
      適用于煤粉，熱風氣固兩相流體，流速15 ~30m/s，工作溫度60℃~450℃，風壓?500mmH2O的一次風、二次風、三次風管道任意方向位移補償。
      適用于壓力?0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。
三、性能特點：
      _，不漏粉，不積粉位移剛度小；能夠吸收任意方向位移，撓性好_鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，_了機組的正常安全運行。
四、材質：
      波紋管采用1Cr18Ni9Ti制造，接管由低碳合金耐磨鋼制造，具有良好的焊接及耐磨性能。
五、選型于安裝要求：
 5.1煤粉管道專用三維波紋補償器能夠吸收軸向位移（X）、任意向的橫向位移（Y）、軸向補償量（Xo）、橫向補償量（Ymm）能滿足各類機組要求，選用時應滿足下列計算式：



  5.2對于200MW以上功率的大型火電機組，鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，膨脹節要盡可能近燃燒器安裝，并設置固定支架，隔離支架5以外管線的變形，使該補償器主要吸收鍋爐的位移，見下述三種安裝方式：
5.21 靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移拉伸與壓縮來吸收。為減少磨損和流阻，產品按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移△Y。以_補償器能在水平狀態下工作。

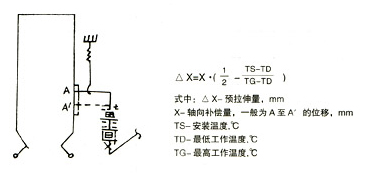

 5.22  靠近燃燒器入口處垂直安裝，此時補償器主要通過軸向伸縮以及少量橫向撓曲來吸收位移。為減少A點受力，補償器按預拉伸狀態安裝，預拉伸量按下式計算：



 注：產品訂貨時，如用戶提出預拉伸由制造廠家完成，則產品的供貨長度L+△X。如由用戶完成，可在產品安裝之前，通過產品的雙頭螺柱和螺母使二組波紋管的長度各增加½△X。
5.23  煤粉管道專用三維波紋補償器的橫向補償量較軸向補償量大，而橫向剛度又小于軸向剛度，所以在管線布局條件下盡可能選擇水平安裝方式。
5.24  設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。三維波紋補償器剛度小，且不會發生運動受阻。因此，按上述二種安裝方式時恒力吊架有時可以省略。能否省略應由設計部門來定。
5.25  從固定支架到風箱間的煤粉管道可按補償要求在任意水平管段上設計補償器。管道的重量_有剛吊或恒力吊架支承，不允許用補償器承受管道的重量。
5.26   一個補償段（爐與固定支架或風箱間）只允許有一個補償器，不允許在一個補償段內與其它類型補償器混用。
安裝、吊運及焊接施工時不應損傷、碰撞波紋管。
