波紋補償器附件一曲型管線分段與波紋補償器選型



工程管路系統設計由于受到各方面的制約是相當復雜的。



但是，_復雜的管系都可以通過固定管架的設置，將其分成若干形狀的相對簡單的單獨管段。



如：直線型，L、Z、型管段等。



再根據這些相對簡單的管段來確定管系的變形補償來選擇補償器。



補償器的種類很多，正確的選型非常重要。管系設計一開始既在管系走向，支撐體系（包括固定管架，導向管架等）設計的同時，_要綜合考慮補償器的選型和配置，只有這樣才能_管系的設計安全，合理、可靠和經濟。



以波紋管為核心撓性元件的補償器，在管線上可作軸向，橫向和角向三個方向的補償。



內壓補償器從其性能上看可以作為三個方向的位移，但由于受到套管等附件的限制，往往只能作軸向位移，因此，用戶在選用及訂貨時需注明所需幾個方向的位移量，以便正確地選用和供貨。



本系列產品中，軸向型補償器用以吸收管路軸向位移，橫向位移補償器吸收垂直于補償器軸線的橫向位移；小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向，角向和任意三個位移的組合；鉸鏈補償器以兩個或三個配套使用，用以吸收單平面一個方向或多個方向上的橫向變形；萬向鉸鏈補償器配套使用，可以在多平面系統中吸收位移。

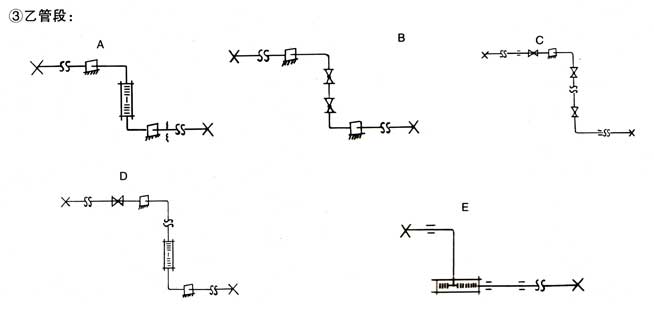

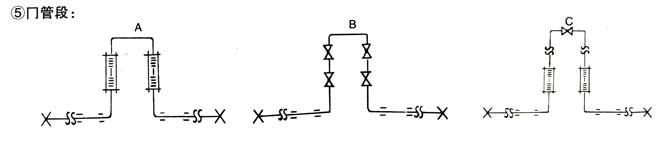

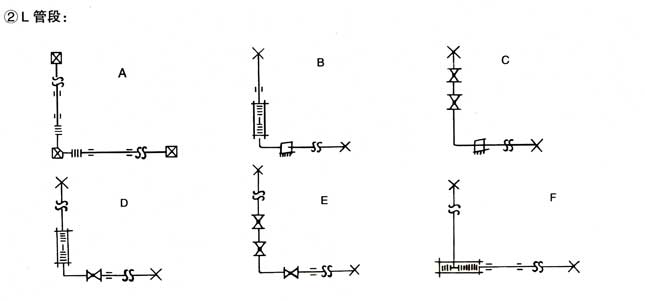

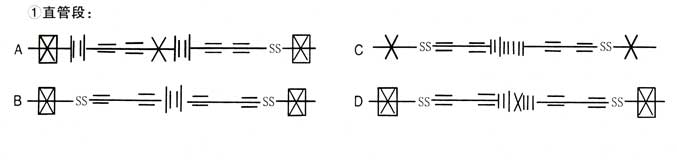

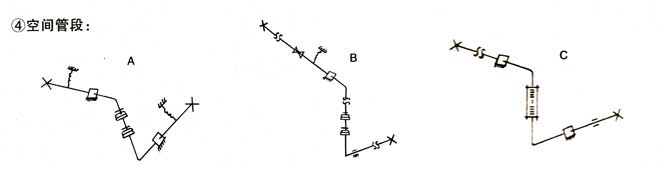

典型管段與補償器選型示例：



1、管系管架名稱、代號、符號

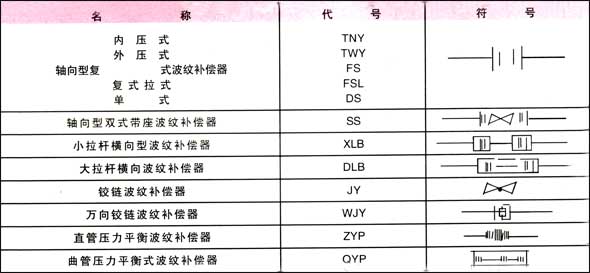

2、補償器名稱、代號、符號



3、示例
